Chicago Metallic™ Ultraline® 3500

Ossature élégante avec rainure centrale de 7 mm pour un revêtement de plafond design
Retour

Schémas

CMC_3500

Raccord

Retour

Autres performances

Capacité de charge Capacité de charge

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm)Modulation (mm)Flèche maximale
2.5 mm4.0 mm
1200600 x 6009.816.3
12001200 x 60010.717.6
Résistance à la corrosion Résistance à la corrosionC
Réaction au feu Réaction au feuA1
Environnement EnvironnementTotalement recyclable
Back

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm)Modulation (mm)Flèche maximale
2.5 mm4.0 mm
1200600 x 6009.816.3
12001200 x 60010.717.6
Back
Back
Back
Retour

Ossatures et accessoires

Cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés L
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Voir les couleurs Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Blanc 001 Voir le conditionnement
Profilés J
1456.tif Cornière de rive en J 32x15x7,5 mm 3050 32 15 J32x15x8 Blanc 001 Voir le conditionnement

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
3500.tif Porteur Ultraline® 3600 41 14,3 UL MR Voir les couleurs Voir le conditionnement

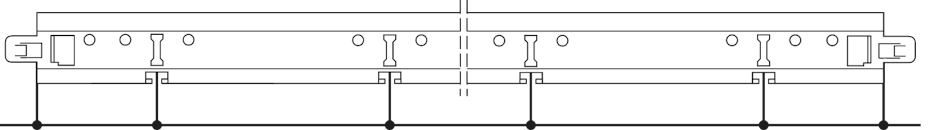

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300
3500.tif Porteur Ultraline® 3600 41 14,3 UL MR Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
3512.tif Entretoise Ultraline® 600 41 14,3 UL CT Voir les couleurs Voir le conditionnement

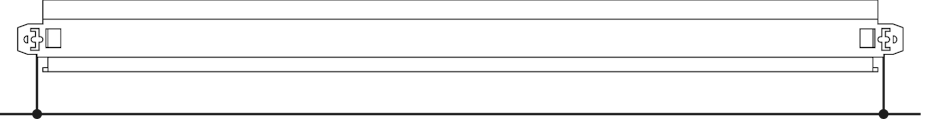

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
3514.tif Entretoise Ultraline® - avec 1 lumière 1200 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
3524.tif Entretoise Ultraline® – sans lumières 1200 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1200 / /
3512.tif Entretoise Ultraline® 600 41 14,3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
3514.tif Entretoise Ultraline® - avec 1 lumière 1200 41 14,3 UL CT Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600

Accessoires

Produit Groupe produits Conditionnement
Ultraline®
D3592.tif Clip périphérique pour Ultraline® + J32x15x8 UL WC Voir le conditionnement
D7609.tif Œillet plastique pour Ultraline® UL PSH Voir le conditionnement
7608.tif Cheville d'ancrage M6x25 pour clip de fixation T15 UL BOLT M6 Voir le conditionnement
Suspentes à réglage rapide
QH009009.tif Suspente assemblée à réglage rapide avec 2 crochets QH HH 320 Voir le conditionnement
Retour
Retour
Retour
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1200 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
Retour
Retour
Retour
Retour
Retour

Télécharger

documents





pdf
Chicago Metallic™ Ultraline® 3500
Chicago Metallic™ Ultraline® 3500

pdf
Chicago Metallic™ Ultraline® 3500 | Fiche technique
Chicago Metallic™ Ultraline® 3500 | Fiche technique

pdf
DoP-RFN-ACCVAECRD-A02 - Clip périphérique pour Ultraline® + J32x15x8
DoP-RFN-ACCVAECRD-A02 - Clip périphérique pour Ultraline® + J32x15x8

pdf
DoP-RFN-PTLR-A02 - Cornière de rive en L 24x19 mm
DoP-RFN-PTLR-A02 - Cornière de rive en L 24x19 mm

pdf
DoP-RFN-PTUR-B02 - Cornière de rive en J 32x15x7,5 mm
DoP-RFN-PTUR-B02 - Cornière de rive en J 32x15x7,5 mm

pdf
DoP-RFN-UL4115MD-A02 - Entretoise Ultraline® - avec 1 lumière
DoP-RFN-UL4115MD-A02 - Entretoise Ultraline® - avec 1 lumière

pdf
DoP-RFN-ACCTHREADEDWIRE-B02 - Cheville d'ancrage M6x25 pour clip de fixation T15
DoP-RFN-ACCTHREADEDWIRE-B02 - Cheville d'ancrage M6x25 pour clip de fixation T15

pdf
DoP-RFN-ACCQHRP-A02 - Suspente assemblée à réglage rapide avec 2 crochets
DoP-RFN-ACCQHRP-A02 - Suspente assemblée à réglage rapide avec 2 crochets

pdf
DoP-RFN-ACCSUSPFIXECRD-B02 - Œillet plastique pour Ultraline®
DoP-RFN-ACCSUSPFIXECRD-B02 - Œillet plastique pour Ultraline®

pdf
